Wskaźnik wytłoczeń żeber o dużej gęstości

21

Aavid przedstawia nowo opracowaną ofertę radiatorów z wytłaczanego aluminium, aby zaspokoić zapotrzebowanie naszych klientów względem lepszej wydajności i skuteczności. Dzięki wskaźnikowi wytłoczeń żeber o dużej gęstości, udało się przekroczyć limit gęstości żeber dla tradycyjnych płaskich wytłoczeń co skutkuje lepszą wydajnością w przypadku wymuszonej konwekcji.

Dzięki ulepszonemu procesowi wytłaczania udało nam się osiągnąć niezwykle wysoki wskaźnik (wskaźnik pomiędzy wysokością oraz odległością między żebrami) do 20:1 i tym samym podwoić wskaźnik 8:1 tradycyjnych wytłoczeń, jednocześnie zwiększając powierzchnię wymiany ciepła.

Jakie niesie to korzyści dla naszych klientów?
Średni 20% wzrost wydajności ciepła w oparciu o ten sam rozmiar.

Te wyniki mają swoje źródło w porównaniu wysoce wydajnego wskaźnika wytłoczeń żeber o dużej gęstości w wymuszonej konwekcji ze standardowym wytłoczeniem tej samej długości i wysokości.
Należy podkreślić, że te wytłoczenia mogą być stosowane wyłącznie w sytuacji wymuszonej konwekcji.

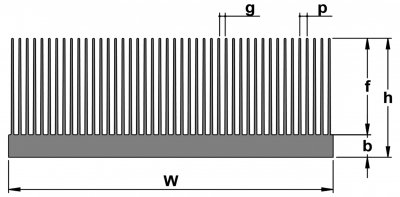

Oto niektóre właściwości termiczne dwóch obecnie dostępnych profilów:

HFR170
W = 189,4 mm
h = 74,0 mm
p = 4,3 mm
Rth,f = 0,084°C/W
Peso 16,4 kg/m

HFR380
W = 393,6 mm
h = 80,7 mm
p = 5,8 mm
Rth,f = 0,050°C/W
Peso 34,1 kg/m

Aby uzyskać więcej informacji można pobrać naszą broszurę ze strony: http://www.aavid.eu/sites/default/files/literature/High-Fin-Ratio-Extrusions.pdf

Redukcja wagi i kosztów.
W porównaniu z radiatorami skonstruowanymi z użyciem różnych materiałów wiążących dowolnego rodzaju i bez względu na rodzaj żeber, wytłoczenie gwarantuje nieprzerwane przewodnictwo cieplne. Co więcej redukcja wagi może być znacząca ponieważ można usunąć zbędne żebra. Wydajność osiąga podobny poziom przy zastosowaniu technologii lutowania, ale oszczędności są możliwe dzięki wyeliminowaniu tego kosztowniejszego procesu produkcyjnego. We wszystkich wspomnianych przypadkach proces wytłaczania zawsze jest bardziej ekonomiczny.
