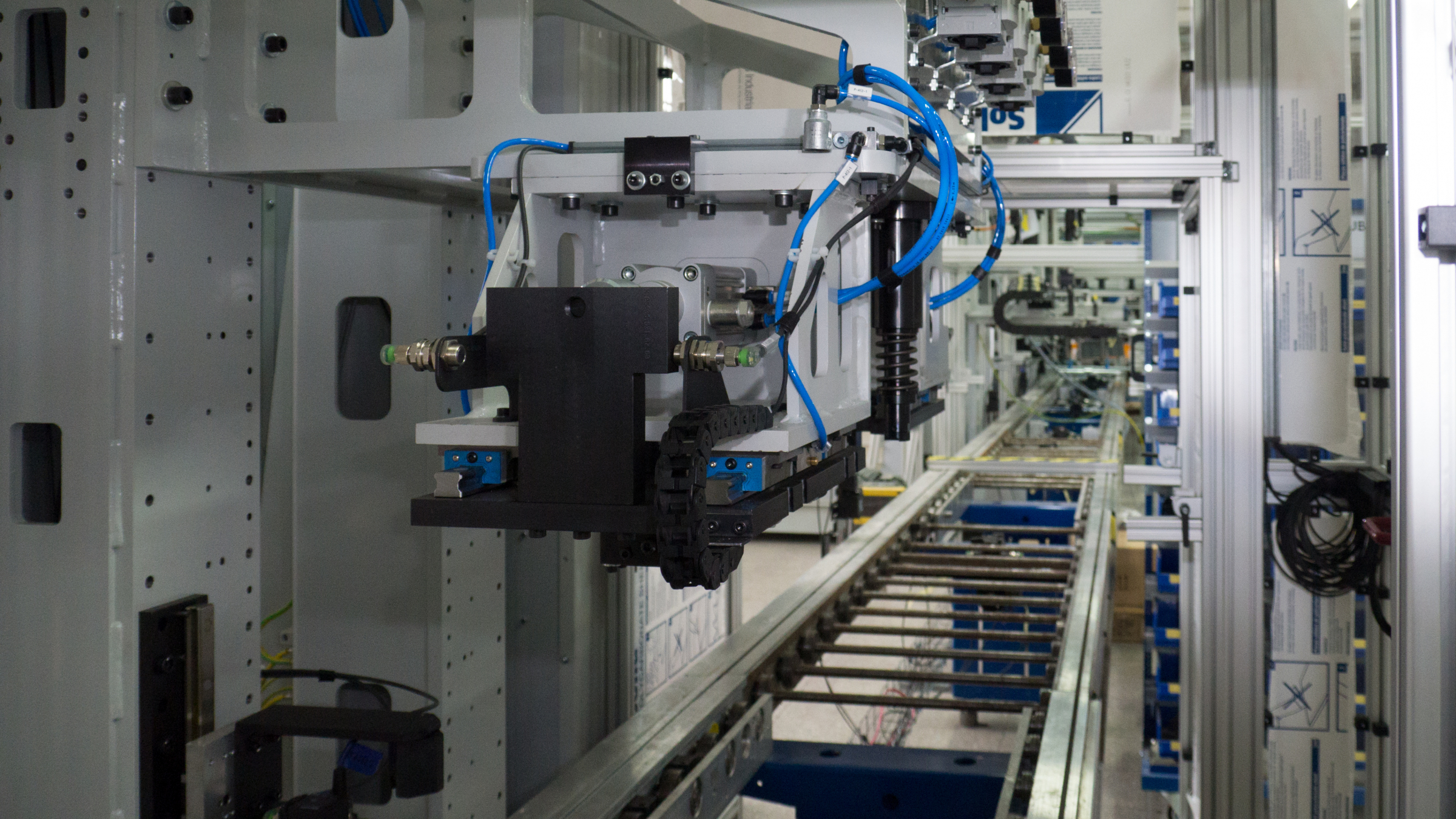

Właściwy dobór serwomechanizmu do aplikacji przemysłowej ma kluczowe znaczenie dla niezawodności, precyzji oraz efektywności całego systemu. Już na etapie planowania warto wiedzieć, czego dokładnie potrzebujesz: jakie obciążenie ma zostać napędzone, w jakich warunkach będzie pracować system, z jakim sprzętem ma się komunikować. Dzięki temu unikniesz kosztownych pomyłek i skrócisz czas integracji. Jak dobrać odpowiedni serwomechanizm?

Zrozumienie roli serwomechanizmów w aplikacjach przemysłowych

Serwomechanizm to złożony układ napędowy, składający się z silnika, sterownika oraz układu sprzężenia zwrotnego (np. enkodera). Jego głównym zadaniem jest precyzyjna kontrola ruchu — położenia, prędkości i momentu obrotowego. W odróżnieniu od tradycyjnych napędów, serwomechanizmy zapewniają bardzo szybki czas reakcji oraz dużą dokładność pozycjonowania, co przekłada się na zwiększenie efektywności i powtarzalności procesów.

Ich zastosowanie pozwala ograniczyć błędy produkcyjne, skrócić czas cyklu i zmniejszyć zużycie energii, ponieważ pracują tylko wtedy, kiedy jest to potrzebne. Dzięki zaawansowanemu sterowaniu oraz możliwości pełnej integracji z systemami automatyki przemysłowej odgrywają kluczową rolę w Przemyśle 4.0.

Kluczowe korzyści: dokładność, szybkość, oszczędność energii

Decydując się na wdrożenie serwomechanizmu, zyskujesz szereg wymiernych korzyści. Po pierwsze — dokładność. Ruchy realizowane przez serwomechanizmy są kontrolowane z mikrometryczną precyzją, co jest nieocenione w aplikacjach wymagających wysokiej jakości wykonania, jak np. maszyny do obróbki CNC.

Po drugie — szybkość. Serwomechanizmy skracają czas realizacji cyklu maszyny dzięki dużej zdolności do przyspieszania i wyhamowywania. W przypadku robotów przemysłowych czy pakowaczek pozwala to znacząco zwiększyć wydajność linii produkcyjnej.

Po trzecie — oszczędność energii. Dzięki precyzyjnemu sterowaniu pracą silnika, minimalizowane są straty energii. W połączeniu z systemami zarządzania energią, serwomechanizmy przyczyniają się do redukcji kosztów eksploatacyjnych.

Przykłady zastosowań: od robotyki po maszyny CNC

Serwomechanizmy znajdują zastosowanie wszędzie tam, gdzie wymagany jest kontrolowany ruch. Typowymi aplikacjami są:

• Roboty przemysłowe – sterowanie przegubami w robotach sześciosiowych oraz kartesianowskich,
• Maszyny CNC – kontrola precyzyjnego ruchu osi X, Y, Z przy obróbce metali lub tworzyw sztucznych,
• Pakowarki i etykieciarki – szybkie i dokładne pozycjonowanie elementów opakowaniowych i etykiet,
• Manipulatory i systemy pick-and-place – wysoka dynamika i szybka reakcja na zmiany pozycji,
• Przenośniki i linie montażowe – kontrola prędkości i przyspieszenia w pełni zautomatyzowanych systemach.

Analiza wymagań aplikacji

Pierwszym krokiem w doborze serwomechanizmu jest rzetelna analiza obciążenia. Niezbędne jest określenie zarówno momentu obrotowego nominalnego, jak i momentu maksymalnego występującego podczas rozruchu lub hamowania. W tym celu należy uwzględnić masę elementów napędzanych, geometrię układu mechanicznego oraz opory ruchu.

Dobrym narzędziem wspomagającym analizę jest modelowanie obciążenia w oprogramowaniu inżynierskim. Warto też skorzystać z kalkulatorów momentu, które często są udostępniane przez producentów serwomechanizmów. Pamiętaj, by dodać zapas bezpieczeństwa — zwykle przyjmuje się margines 20–50% w porównaniu do obliczonego momentu.

Wymagania prędkości, przyspieszenia i cyklu pracy

Przy doborze serwomechanizmu kluczowa jest nie tylko wartość momentu, ale również dynamika ruchu. Należy precyzyjnie określić:

• maksymalną i średnią prędkość obrotową,
• przyspieszenia i opóźnienia,
• czas trwania poszczególnych faz ruchu.

Te dane pozwalają dobrać serwomechanizm, który podoła wymaganiom pracy ciągłej oraz cyklicznej. Istotne jest również określenie współczynnika pracy (duty cycle) — parametr ten wskazuje, jaki procent czasu serwomechanizm spędza w ruchu w stosunku do całkowitego czasu pracy.

Czynniki środowiskowe: temperatura, wilgotność, poziom ochrony IP

Środowisko pracy serwomechanizmu ma bezpośredni wpływ na jego żywotność i niezawodność. Temperatura otoczenia, poziom wilgotności, a także obecność kurzu, substancji chemicznych czy wody to czynniki, które należy uwzględnić już na etapie projektowania.

Wybierając serwomechanizm, dobierz odpowiedni stopień ochrony IP, który zabezpieczy sprzęt wewnątrz obudowy. Przykładowo: IP65 nadaje się do wilgotnych środowisk, a IP67 — do miejsc szczególnie narażonych na zachlapanie. W przypadku wyższych temperatur warto rozważyć dodatkowe chłodzenie.

Wybór sterownika serwo

Sterownik serwo to „mózg” systemu, który przesyła sygnały sterujące do silnika i odbiera dane z czujników. Najczęściej spotykamy się z dwoma rodzajami:

1. Sterowniki cyfrowe (inteligentne) – umożliwiają zaawansowane sterowanie ruchem z możliwością programowania trajektorii, PID, funkcji bezpieczeństwa itp.
2. Sterowniki analogowe – mniej zaawansowane, ale wystarczające do prostych aplikacji z mniejszymi wymaganiami.

Ważne, aby sterownik miał funkcje takie jak autotuning, detekcja błędów, zapis danych diagnostycznych i obsługę wejść/wyjść cyfrowych.

Integracja z istniejącym systemem automatyki

Nie mniej ważna jest łatwość integracji. Serwomechanizm powinien bezproblemowo współpracować z obecnym systemem produkcyjnym, nie wymagając kosztownych zmian w architekturze automatyki.

Warto zwrócić uwagę na:

• możliwość konfiguracji z poziomu HMI lub SCADA,
• kompatybilność z funkcjami bezpieczeństwa maszyn (np. STO, SS1),
• gotowe makra lub bloki funkcyjne ułatwiające programowanie w PLC.

Dobór silnika serwomechanizmu

Określanie mocy, momentu i momentu bezwładności

Podstawą doboru silnika jest jego moment znamionowy, moc oraz pasujący moment bezwładności. Im lepiej dopasujesz moment bezwładności silnika i obciążenia, tym większa stabilność i dokładność systemu.

Dobry praktyką jest zachowanie stosunku bezwładności obciążenia do silnika nie większego niż 5:1, choć zaawansowane sterowniki mogą kompensować większe różnice. Nadmierne przeciążenie może prowadzić do przegrzewania i skrócenia żywotności silnika.

Wymiary i mocowanie – dopasowanie mechaniczne

Poza parametrami elektrycznymi, ważne są kwestie montażowe. Należy dopasować:

• wymiary kołnierza i wału do konstrukcji maszyny,
• sposób montażu: boczny, czołowy, przez adaptery,
• zabezpieczenia mechaniczne przed przeciążeniem (sprzęgła, hamulce).

Pamiętaj, że niekompatybilność mechaniczna może znacznie opóźnić uruchomienie maszyny i zwiększyć koszty modyfikacji.

Chłodzenie, odprowadzanie ciepła i eksploatacja w trudnych warunkach

W aplikacjach intensywnych lub takich, gdzie wytwarzane jest dużo ciepła, warto rozważyć chłodzenie silnika — powietrzem (wiatraki), cieczą, bądź poprzez powierzchnię montażową.

Upewnij się, że silnik posiada właściwe zabezpieczenia termiczne (np. czujniki temperatury) i że miejsce montażu umożliwia skuteczne odprowadzanie ciepła. W trudnych warunkach środowiskowych wybieraj silniki zabezpieczone przed wibracjami i korozją.

System kontroli i regulacji

Bez dokładnego czujnika pozycjonowania nie ma mowy o precyzyjnym ruchu. Enkodery inkrementalne lub absolutne dostarczają informacji o pozycji wału silnika, która następnie służy do obliczania błędu i korekty ruchu.

Im większa rozdzielczość enkodera, tym większa precyzja. W przypadku bardzo dokładnych aplikacji (np. mikromontaż lub druk 3D) istotne są również czujniki liniowe i siły.

Strategie sterowania: PID, adaptacyjne i predykcyjne

Dobór odpowiedniej struktury sterowania wpływa bezpośrednio na efektywność działania całego systemu. Standardem jest klasyczne sterowanie PID, ale coraz częściej stosuje się:

• sterowanie adaptacyjne — dostosowujące parametry na bieżąco,
• sterowanie predykcyjne (MPC) — przewidujące i reagujące z wyprzedzeniem na zmiany.

Pamiętaj, że bardziej zaawansowane strategie wymagają wyższej mocy obliczeniowej i odpowiedniego oprogramowania w sterowniku.

Integracja z PLC i systemami SCADA

Pełna automatyzacja wymaga nie tylko dokładnego napędu, ale też integracji z systemem nadrzędnym. Dzięki temu zyskujesz:

• możliwość zdalnej diagnozy,
• monitorowanie parametrów w czasie rzeczywistym,
• zdalne aktualizacje i modyfikacje.

Warto wybrać system, który obsługuje standardowe protokoły SCADA (np. OPC UA) oraz oferuje otwarte API do integracji.

Testowanie i optymalizacja

Jeszcze przed montażem warto przeprowadzić symulację działania serwomechanizmu w danej aplikacji. Symulatory pozwalają ocenić zachowanie systemu pod obciążeniem i ustalić odpowiednie parametry w kontrolerze.

Przeprowadź także dokładne obliczenia projektowe, aby upewnić się, że dobrany silnik i sterownik poradzą sobie z przewidywanymi obciążeniami dynamicznymi.

Walidacja w warunkach rzeczywistych

Po instalacji należy przeprowadzić testy w rzeczywistym środowisku pracy. Sprawdź:

• czas reakcji w różnych warunkach,
• odchylenia pozycyjne i błędy pozycjonowania,
• zachowanie przy nagłych zmianach obciążenia.

Walidacja daje pewność, że instalacja przebiegła prawidłowo, a system będzie działać niezawodnie w dłuższej perspektywie.

Fine-tuning i ciągłe monitorowanie wydajności

Po uruchomieniu wdrożonego systemu warto wykonać tzw. fine-tuning, czyli dostrojenie parametrów sterowania na podstawie danych operacyjnych. Regularne monitorowanie w ramach systemów CMMS lub SCADA pozwala na:

• przewidywanie awarii,
• planowanie przeglądów,
• optymalizację wykorzystania energii.

Zainwestuj w jakość i niezawodność — skontaktuj się z ekspertem, który pomoże Ci dobrać idealny serwomechanizm do Twojej aplikacji. Dzięki temu zyskasz nie tylko sprawnie działający system, ale też spokojną głowę i pełną kontrolę nad produkcją. Zrób pierwszy krok. Umów konsultację i zoptymalizuj wydajność swojego zakładu już dziś.
