Czym jest norma PN-EN 60204-1? To podstawowy standard bezpieczeństwa dla maszyn i urządzeń zasilanych niskim napięciem (do 1000 VAC i 1500 VDC). Obecna wersja pochodzi z 2018 roku i wciąż jest rozwijana, aby sprostać nowym (rosnącym) wymaganiom technicznym.

Przewód ochronny – coraz ważniejszy fundament bezpieczeństwa

Najbezpieczniejszy układ zasilania to TN-S, gdzie przewód neutralny i ochronny są rozdzielone. Należy się obecnie liczyć (odbiorniki nieliniowe), że przewód N przenosi energię niemal podobnie jak przewody fazowe. Nawet jeśli sieć zasilająca jest w układzie TN-C, norma zaleca rozdzielić N i PE w samej maszynie. Bardzo istotne są też zaciski PE (mówimy konsekwentnie o urządzeniach budowanych w I klasie ochrony), ich liczba, rozmieszczenie i wykorzystanie. Sieć TN-S pomaga także bardzo w zachowaniu kompatybilności elektromagnetycznej.

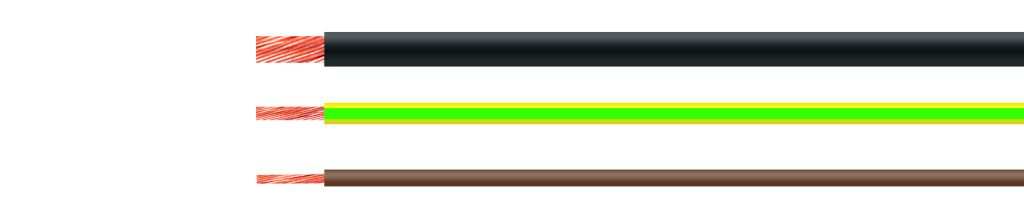

HELUCHAIN® SINGLE 602-HF-J PVC UL/CSA – przewód jednożyłowy do połączeń łańcuchowych

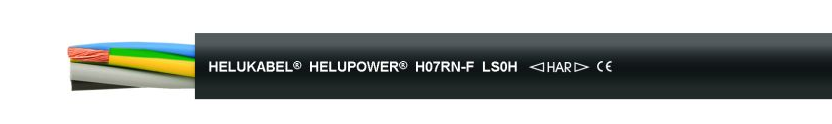

 HELUPOWER® H07RN-F LS0H – bezhalogenowy przewód w izolacji gumowej

Połączenia wyrównawcze – więcej niż ochrona przed porażeniem

Oprócz ochrony ludzi, połączenia wyrównawcze zmniejszają skutki awarii izolacji, ograniczają zakłócenia w czułym sprzęcie i chronią przed prądami indukowanymi od wyładowań atmosferycznych i łączeń w sieciach energetycznych. Badanie ich ciągłości jest kluczowe dla bezpieczeństwa.

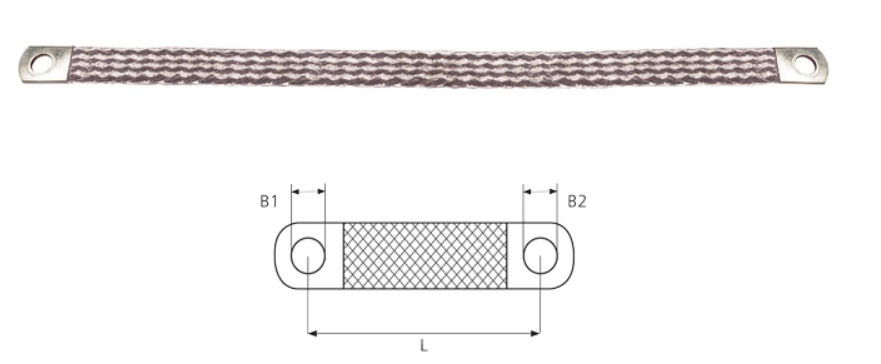

Taśma pleciona uziemiająca

Kable i przewody – dobór ma znaczenie

Norma określa przekroje przewodów, klasy giętkości i kolorystykę izolacji. Obciążalność należy liczyć nie tylko w stanach ustalonych, ale też w cyklach pracy, uwzględniając rozruchy i okresowe przeciążenia. Istotne są także warunki eksploatacji – cykliczne gięcie, prowadzenie kabli na bębnach i obciążenia mechaniczne. A także w najtrudniejszych cieplnie odcinkach dróg kablowych.

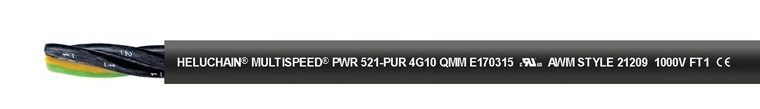

HELUCHAIN® MULTISPEED® PWR 521-PUR UL/CSA – Przewód łańcuchowy, do zwiększonych obciążeń mechanicznych

Montaż i prowadzenie kabli
